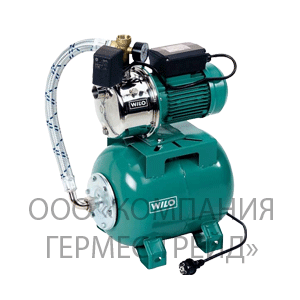

Автоматические насосные станции Wilo-Jet HWJ представляют собой установки с насосом, предназначенные для подачи воды и поддержания требуемого давления в системе.

Насосная станция включает в себя самовсасывающий насос способный подавать воду с глубины, а также реле давления и напорный бак.

• Системы водоснабжения
• полив
• ирригация и орошение
• подача воды из колодцев и глубоко расположенных резервуаров.

Характеристики

Технические характеристики

• Конструкция из нержавеющей стали: прочная и стойкая к коррозии.
• Самовсасывание до 8 м.
• Максимальный расход max. 4,5 мі/час.
• Встроенная защита двигателя.
• Подключение к сети 1~ 220 В.
• Температура жидкости макс. от +5 °C до +35 °C.
• Рабочее давление макс. 6 бар.

Устройство и принцип действия

Автоматическая насосная станция (рис.) состоит из поверхностного центробежного самовсасывающего электронасоса, гидроаккумулятора, реле давления, манометра и соединительной арматуры. Электронасос состоит из насосной части и электродвигателя, которые крепятся на переходном фланце.

• Насосная часть – это корпус из чугуна или нержавеющей стали, рабочее колесо, выполненное из латуни и встроенный эжектор.
• Электродвигатель – асинхронный, закрытого типа с наружной вентиляцией. На электродвигателе установлена коробка выводов, в которой находятся конденсатор и клеммные колодки для соединения электродвигателя с кабелем электропитания.
• Гидроаккумулятор предназначен для аккумулирования воды под давлением. Состоит из резервуара со сменной мембраной из пищевой резины и имеет пневмоклапан для закачки воздуха.
• Реле давления служит для автоматического включения и выключения насоса в зависимости от давления воды в системе.
• Манометр предназначен для визуального контроля давления в системе.

Монтаж и ввод в эксплуатацию насосных станций

Перед монтажом электронасоса (автоматической насосной станции) необходимо правильно выбрать место установки. Рекомендуется производить установку электронасоса либо в помещении, либо на улице на горизонтальной площадке, в проветриваемом и защищенном от непогоды месте.
