Особенности/преимущества продукции:

• Индикация контроля направления вращения (только для 3~)
• Обобщенная сигнализация неисправности SSM (в зависимости от модели)
• Серийная теплоизоляция
• Переключение ступеней частоты вращения
• Одно- или трехфазное электроподключение
• Корпус насоса из бронзы или из серого чугун

Применение:

• Циркуляционные системы питьевого водоснабжения
• В промышленности и оборудовании для зданий и сооружений
• Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды

Опции:

• Специальное исполнение для давления PN16
• Сервисный мотор RMOT

Комплект поставки:

• Насос
• Теплоизоляционный кожух
• Уплотнение для резьбового соединения или подкладные шайбы для фланцевого исполнения
• Инструкция по монтажу и эксплуатации

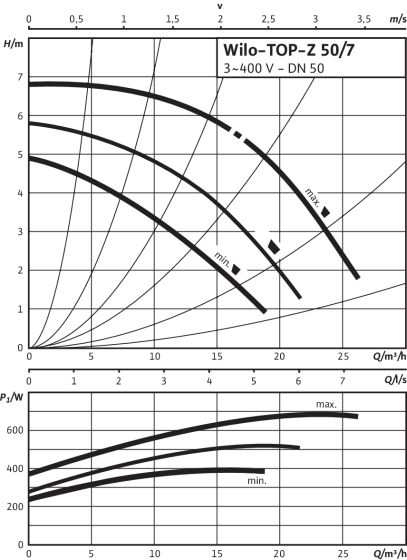

Характеристики

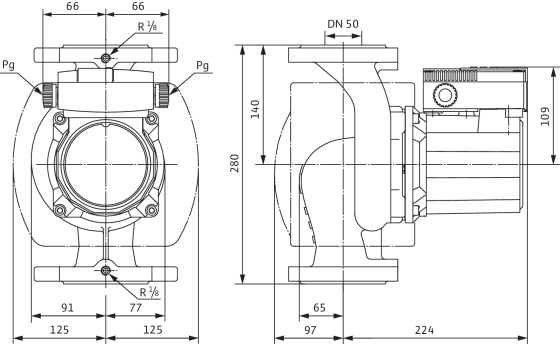

Чертежи с размерами

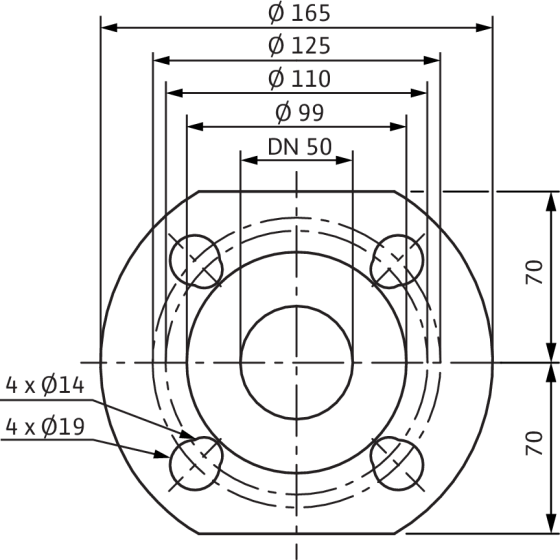

Чертежи с размерами для фланца

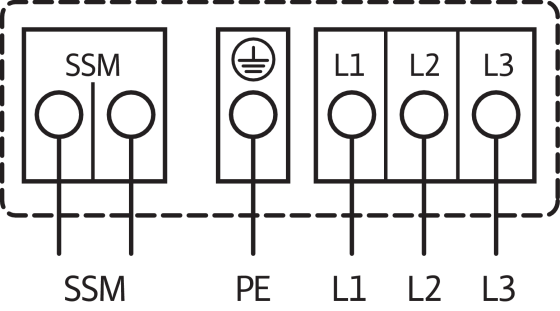

Схема соединений

Подключение к сети 3 ~ 400 В, 50 Гц
3 ~ 230 В, 50 Гц (с опциональным переключающим штекером 3 ~ 230 В)
Полная защита мотора со встроенной электронной системой размыкания в клеммной коробке для всех степеней числа оборотов
Запуск: всеполюсной выключения двигателя с помощью встроенной электронной системы размыкания
Сброс: Необходимо ручное сброса на клеммной коробке
Допустимая нагрузка Беспотенциальные размыкающим контакта отв. VDI 3814 для общей сигнализации о неисправности (SSM) 1A, 250 В ~
Функцию см. каталог Wilo, глава "Система управления насосом Wilo-Control, указания по проектированию"
