Особенности/преимущества продукции:

• Индикация контроля направления вращения (только для 3~)
• Обобщенная сигнализация неисправности SSM (в зависимости от модели)
• Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата
• Переключение ступеней частоты вращения
• Температура перекачиваемой среды от -20°C до +130°C (кратковременно до +140°C)
• Одно- или трехфазное электроподключение

Применение:

• Системы водяного отопления
• Системы кондиционирования
• Закрытые контуры охлаждения
• Промышленные циркуляционные системы

Опции:

• Специальное исполнение для давления PN16
• Сервисный мотор RMOT

 Комплект поставки:

• Насос
• Теплоизоляционный кожух
• Уплотнение для резьбового соединения или подкладные шайбы для фланцевого исполнения
• Инструкция по монтажу и эксплуатаци.

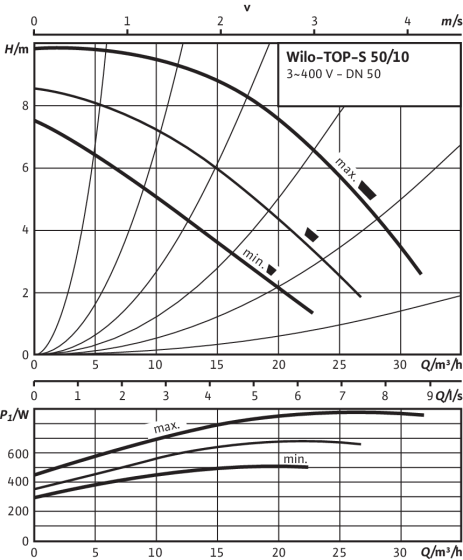

Характеристики

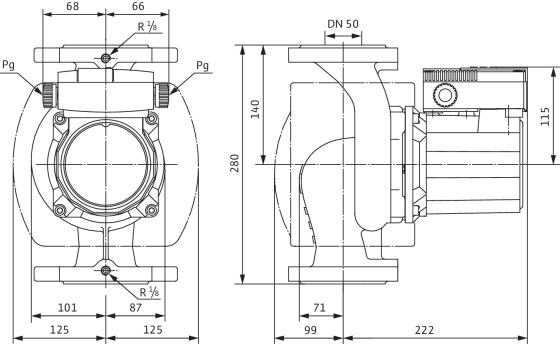

Чертежи с размерами

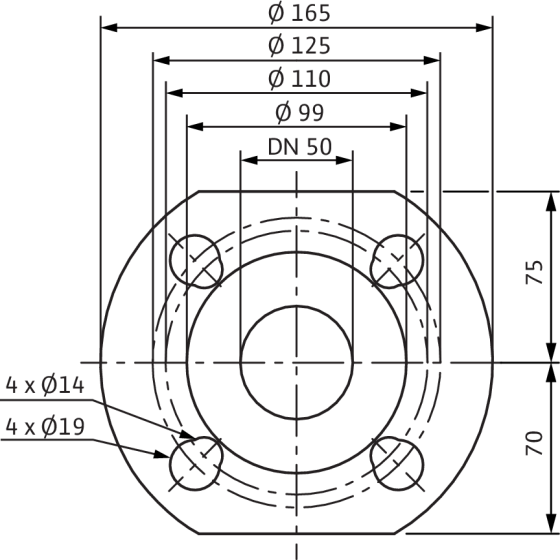

Чертежи с размерами

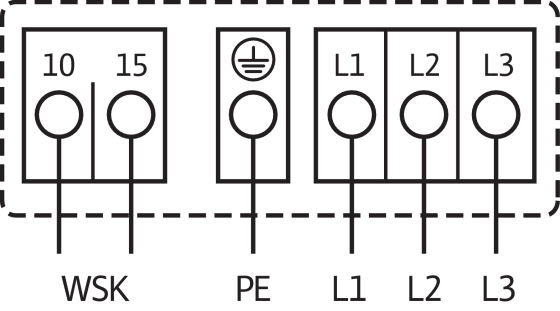

Схема соединений

Подключение к сети 3 ~ 400 В, 50 Гц
3 ~ 230 В, 50 Гц (опционально с переключающим штекером 3 ~ 230 В)
WSK = защитный контакт обмотки
Полная защита двигателя во всех степенях числа оборотов с опциональным пускателем
SK 602N / SK 622N или другие приборы управления / регулирования с возможностью подключения WSK
Запуск: Внешние пуска в приборе управления / регулирования
Сброс: Исправление неисправности выполняется после охлаждения двигателя
автоматически
