Особенности/преимущества продукции:

• Высокая степень защиты от коррозии благодаря катафорезному покрытию
• Серийное исполнение - электродвигатель с неразъемным валом
• По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Применение:

• Перекачивание воды систем отопления (согласно VDI 2035)
• Перекачивание холодной воды и водогликолевой смеси без абразивных включений в системах отопления, кондиционирования и охлаждения

Опции:

• Специальное исполнение для давления PN16
• Вариант …-S1 со специальным торцевым уплотнением (за отдельную плату)

Комплект поставки:

• Насос
• Инструкция по монтажу и эксплуатации

Характеристики

2-полюсный, 50 Гц

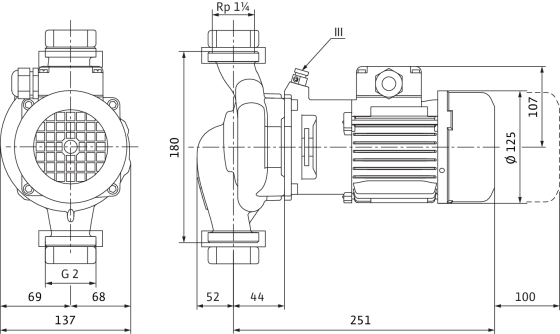

Чертежи с размерами

III Удаление воздуха R1/8

Схема соединений

Δ Схема подключения треугольник
Y: Схема подключения звезда
Необходимо реле защиты двигателя от заказчика. Контролировать направление вращения! Для изменения направления вращения поменять две любые фазы.
P2≤ 3 кВт 3 ~ 400 В Y
3 ~ 230 В Δ
P2≥ 4 кВт 3 ~ 690 В Y
3 ~ 400 В Δ
После удаления перемычек возможен пуск Y-Δ.
