 Особенности/преимущества продукции:

• Высокая степень защиты от коррозии благодаря катафорезному покрытию
• В серийном исполнении в корпусе электродвигателя и фонаре предусмотрены отверстия для выхода конденсата
• Допустимый диапазон температур от -20°C до +140°C
• Низкие эксплуатационные затраты благодаря высокому КПД
• Режим работы «основной/резервный» или «базовый+пиковый» (с помощью внешнего прибора управления)
• По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Применение:

• Перекачивание воды систем отопления (согласно VDI 2035)
• Перекачивание холодной воды и водогликолевой смеси без абразивных включений в системах отопления, кондиционирования и охлаждения

Опции:

• Специальное исполнение для давления PN16
• Вариант …-S1 со специальным торцевым уплотнением (за отдельную плату)

Комплект поставки:

• Насос
• Инструкция по монтажу и эксплуатации

Характеристики
4-полюсный - индивидуальный режим работы

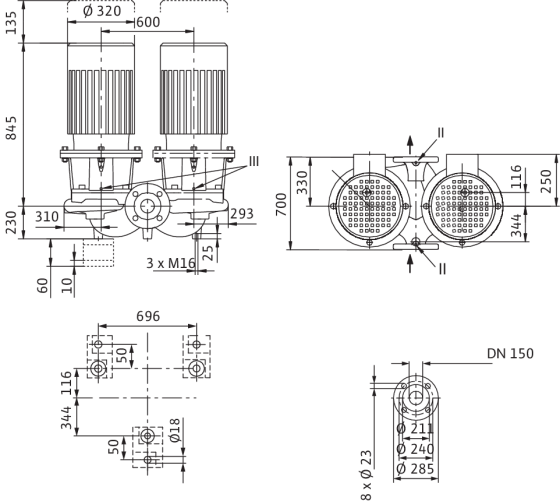

Чертежи с размерами

II Подключение для измерения давления R1/8; III Удаление воздуха R1/8

Схема соединений

Δ Схема подключения треугольник
Y: Схема подключения звезда
Необходимо реле защиты двигателя от заказчика. Контролировать направление вращения! Для изменения направления вращения поменять две любые фазы.
P2≤ 3 кВт 3 ~ 400 В Y
3 ~ 230 В Δ
P2≥ 4 кВт 3 ~ 690 В Y
3 ~ 400 В Δ
После удаления перемычек возможен пуск Y-Δ.
