Особенности/преимущества продукции:

• Высокая степень защиты от коррозии благодаря катафорезному покрытию
• В корпусе электродвигателя и фонаре предусмотрены отверстия для выхода конденсата
• Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)
• Допустимый диапазон температур от -20°C до +140°C
• Низкие эксплуатационные затраты благодаря высокому КПД

Применение:

• Перекачивание воды систем отопления (согласно VDI 2035)
• Перекачивание холодной воды и водогликолевой смеси без абразивных включений в системах отопления, кондиционирования и охлаждения

Опции:

• Вариант …-S1 со специальным торцевым уплотнением (за отдельную плату)

Комплект поставки:

• Насос
• Инструкция по монтажу и эксплуатации

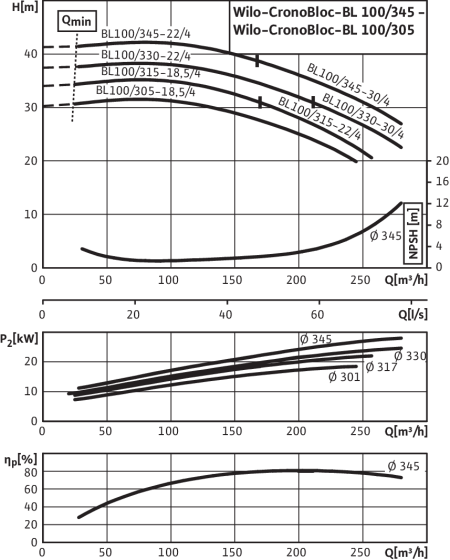

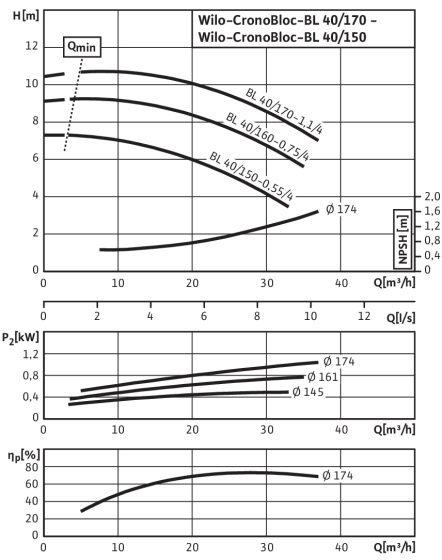

Характеристики

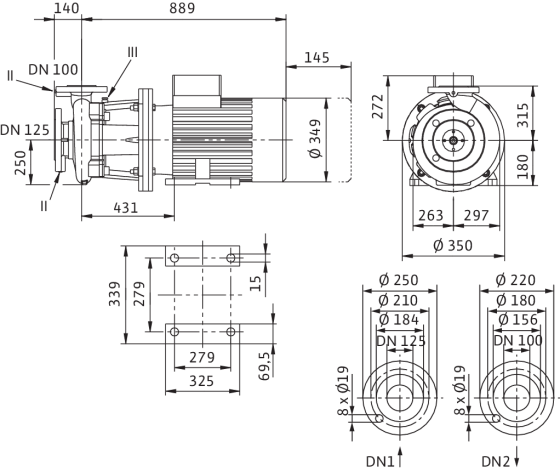

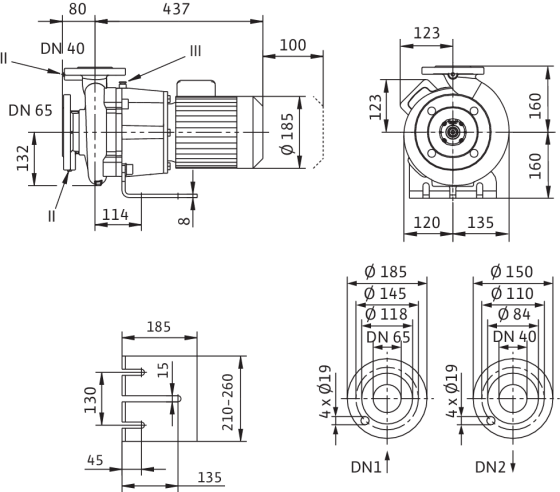

Чертежи с размерами

II Подключение для измерения давления R1/ 8; III Удаление воздуха R1/8

Схема соединений

Δ Схема подключения треугольник
Y: Схема подключения звезда
Необходимо реле защиты двигателя от заказчика. Контролировать направление вращения! Для изменения направления вращения поменять две любые фазы.
P2≤ 3 кВт 3 ~ 400 В Y
3 ~ 230 В Δ
P2≥ 4 кВт 3 ~ 690 В Y
3 ~ 400 В Δ
После удаления перемычек возможен пуск Y-Δ.
